製品一覧
プライマー・接着強化・弾性接着・高耐候仕上げまで、用途別に展開する5製品のラインナップ。VOC排出を抑えた水性ベースの設計です。
WH100
水性エポキシ系 浸透弾性防水強化プライマー
水性エポキシ樹脂による浸透弾性防水強化プライマー。被着体の表面硬化を図るだけでなく深く浸透密着し、上塗り材との接着強化を実現。湿潤面・塩害面・油面でも良好な接着性を示し、シーラー／劣化カラーベスト再生補強／アスベスト固着／コンクリート保護モルタル混和／止水工法／錆止めなど多用途で使用可能です。クリアーのため上塗りカラー塗膜に影響を与えません。
| 製品種別 | 水性エポキシ樹脂塗料 浸透弾性防水強化プライマー |
|---|---|
| 外観 / 仕上面 | クリアー / やや光沢あり |
| 混合比（容量比） | 主剤 : 硬化剤 = 1 : 1 |
| 樹脂含有量 | 34.0 ± 2.0 % |
| 主な用途 | シーラー／油面プライマー／コンクリート保護モルタル混和／セメントペイント／止水工法／錆止め |
| 施工対象 | コンクリート・モルタル・ブロック・レンガ・繊維セメント板・合板・湿潤面・塩害面・油面 |
| 可使時間 | 1.5時間（25℃） / 30分（35℃） |
| 触乾燥時間 | 4時間（25℃） |
| 養生完了 | 7日 |
| 包装単位 | 1kg / 4kg / 20kg / 34kgキット |
WH110
注入接着材＋強化錆止めプライマー
WH100の各種性能に加え、揮発分・反応硬化時間を高めることで乾燥性・塗膜性能・防錆性を向上させた強化プライマー。固形分が高いため亀裂部に深く浸透し、市販の溶剤系エポキシ注入材を上回る接着回復率を実現。錆が残っていても乾燥硬化が早く、水系のため錆面を固着し更なる発錆を防止します。注入接着・錆止めプライマー・鏡面プライマーとして使用可能。
| 製品種別 | 水性エポキシ樹脂塗料 注入接着材 / 錆止めプライマー |
|---|---|
| 外観 / 仕上面 | クリアー / やや光沢あり |
| 混合比（容量比） | 主剤 : 硬化剤 = 1 : 0.5 |
| 樹脂含有量 | 34.0 ± 2.0 % |
| 主な用途 | 注入接着材／強化錆止めプライマー／鏡面プライマー |
| 注入性能（曲げ回復率） | 溶剤系エポキシ注入材 36.1% に対し WH110 42.1%（塗付後注入で 99.2%） |
| 標準塗付量 | 150 g/m² ／回（錆止め用途） |
| 推奨塗り回数 | 1〜2回（注入用途）／ 2回（錆止め用途） |
| 可使時間 | 2時間（20℃） / 1時間（35℃） |
| 触乾燥時間 | 2時間以上 |
| 実地証明 | 長崎搬送架台（海沿い鋼材） 施工11年後 錆発生なし |
| 包装単位 | 0.75kg / 3kg / 15kgキット |
WH13
樹脂モルタル接着強化材／モルタル混和剤
老朽化したコンクリートへの珪砂モルタル・ポリマーモルタルの接着強度に優れた水性エマルジョン型接着強化材。WH13と清水を1:1で混合してモルタルの混和水とすることで、樹脂モルタルとして十分な接着強度を発揮します。湿潤状態に置かれても剥離強度が低下せず、防水・油面接着・部分補修・コンクリート面樹脂モルタル吹付けなど幅広い補修工事に対応。
| 製品種別 | コンクリート用 樹脂モルタル接着強化材／モルタル混和剤 |
|---|---|
| 外観 | 青白色 水性エマルジョン（アニオン系樹脂） |
| 蒸発残分 | 55 % |
| 粘度 | 500 mPa·s |
| PH | 9 |
| 最低造膜温度 | 0℃以下 |
| 主な用途 | 樹脂モルタル混和剤／プライマー／防水／油面接着／部分補修／吹付け |
| 剥離試験（JSCE-K 531、樹脂:水=1:1） | 3.80 N/mm² |
| 剥離強度（JIS A 6909、湿潤） | 2.69 N/mm²（湿潤コンクリート） / 2.80（塩害コンクリート） / 2.59（塩カル害） |
| 包装単位 | 2kg / 10kg / 200kg |
WH500
弾性接着剤（金属・プラスチック広範囲被着体）
バックコートされたカラーアルミ板・カラー鋼板・ボンデ鋼板など金属類およびプラスチック類における広範囲の被着体に対し、優れた接着性を発揮するエポキシ系弾性接着剤。応力が多く作用する部分や、熱膨張率の異なる部材の貼り合わせに適します。常態・耐寒・耐熱・耐水のいずれの試験でも凝集破壊（接着剤本体の破壊）を示し、接着信頼性を実証。
| 製品種別 | 弾性接着剤（エポキシ系） |
|---|---|
| 主成分 | 主剤=エポキシ樹脂 / 硬化剤=ポリアミドアミン樹脂 |
| 配合比（重量部） | 主剤 : 硬化剤 = 100 : 100 |
| 外観 | 主剤 グリーンペースト / 硬化剤 ピンクペースト |
| 引張剪断強度（軟鋼板1.5mm厚同士） | 常態 4.0 MPa / 耐寒-20℃ 5.7 MPa / 耐熱70℃ 1.0 MPa / 耐水（10日浸漬）2.1 MPa |
| 破壊形態 | 全条件にて凝集破壊（CF） |
| 施工対象 | カラーアルミ板・カラー鋼板・ボンデ鋼板・金属類・プラスチック類 |
| 主な用途 | 異種材接着／弾性接着／振動部・膨張差部の貼り合わせ |
| 可使時間 | 60分（20℃） |
| 標準塗布量 | 100 g/m² |
| 包装単位 | 1kg / 4kg / 20kg / 40kgキット |
WHファインセラ水性
2液常温反応硬化形 水性無機塗料
特殊無機系成分を主体としたオルガノポリシロキサン系樹脂エマルジョンと、グリシジル基含有シリコンオリゴマーから成る2液常温反応硬化形の水性無機塗料。熱・紫外線に安定なポリシロキサンを、フレキシブル性に優れた特殊成分で変性することで、無機塗料の長所である優れた耐候性・耐汚染性と、有機塗料の長所である耐屈曲性・耐クラック性を兼ね備えた次世代水性塗料です。
| 製品種別 | 2液常温反応硬化形 水性無機塗料 |
|---|---|
| 主成分 | オルガノポリシロキサン系樹脂エマルジョン ＋ グリシジル基含有シリコンオリゴマー |
| 性能特長 | 高耐候 ／ 低汚染 ／ 耐屈曲 ／ 耐クラック ／ 難燃性 ／ 常温硬化性 |
| 耐候性 | 超促進耐候試験 30年相当 |
| 美観維持実績 | 赤煉瓦建物 施工8年後 色差 ΔE < 1.0（実測） |
| 施工対象 | コンクリート・モルタル・煉瓦・石材・鋼材 |

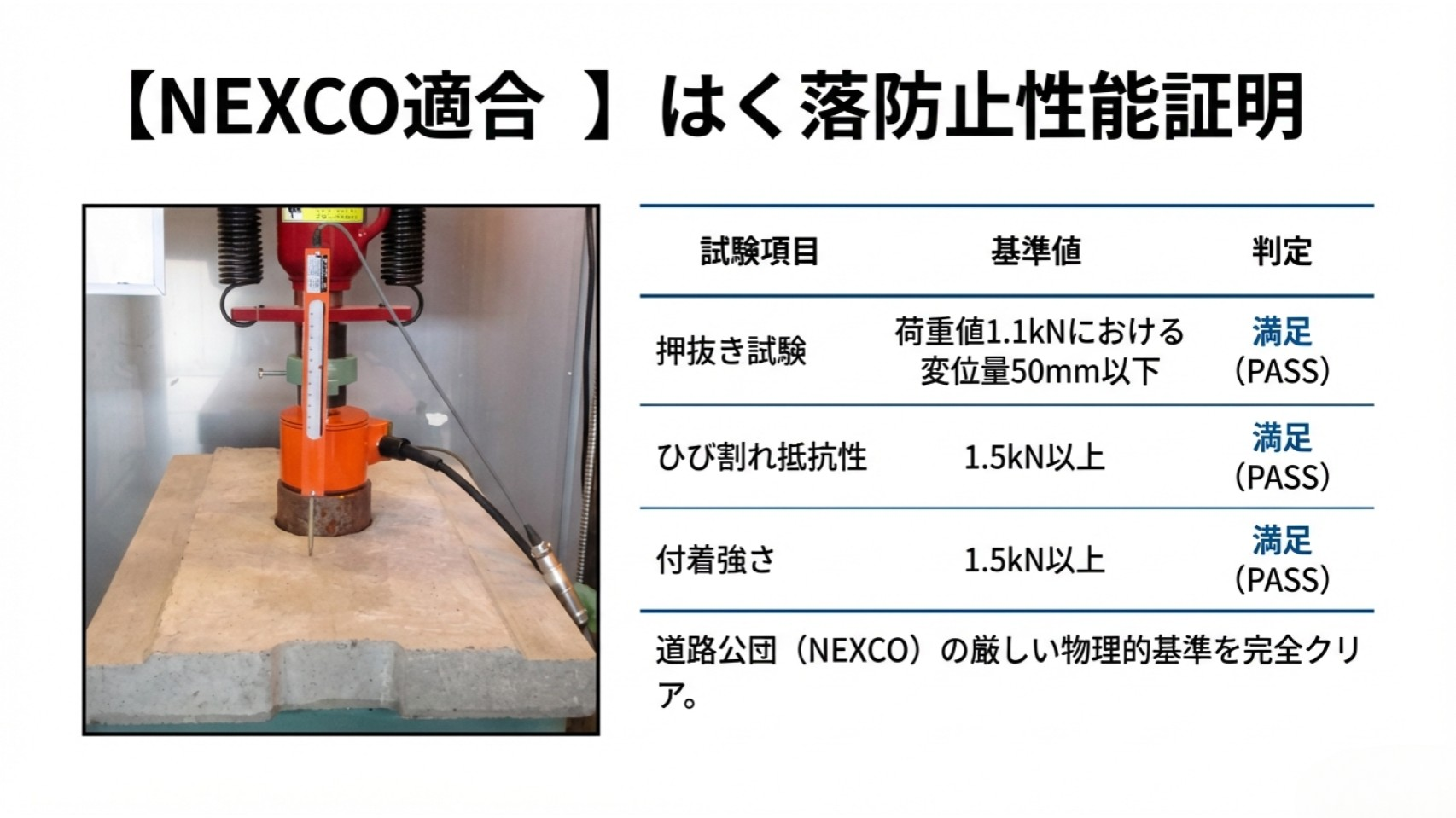

NEXCO はく落防止
性能試験クリア
WH100はNEXCO（高速道路会社）の規格に基づくはく落防止性能試験をクリア。高速道路橋梁・トンネルでの採用実績を裏付ける公的試験結果です。
試験証明書の請求はこちら
